Kantelbare camerasteun voor bedrijfsvoertuigen
Slim plaatwerkontwerp voor maximale zichtbaarheid en eenvoudige montage. Een kantelbare camerasteun, volledig ontwikkeld als één parametrisch 3D-model. Van de eerste plaatuitslag tot de complete montage-assembly: een doordacht ontwerp waarin plaatwerk, scharniermechanisme, bevestigingen, camera en LED-werklamp perfect op elkaar zijn afgestemd. Ontwikkeld voor montage op vrachtwagens, bestelwagens, trailers en andere bedrijfsvoertuigen.
Wat we zien

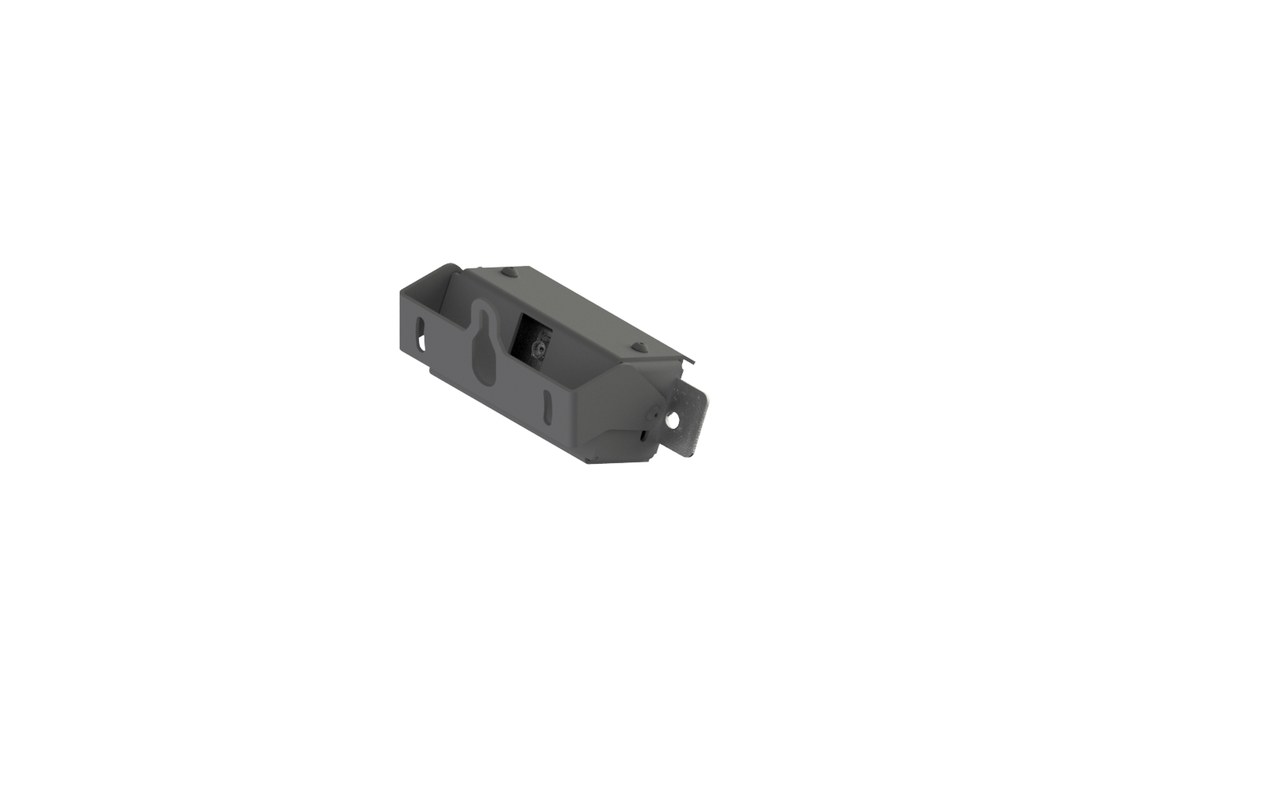

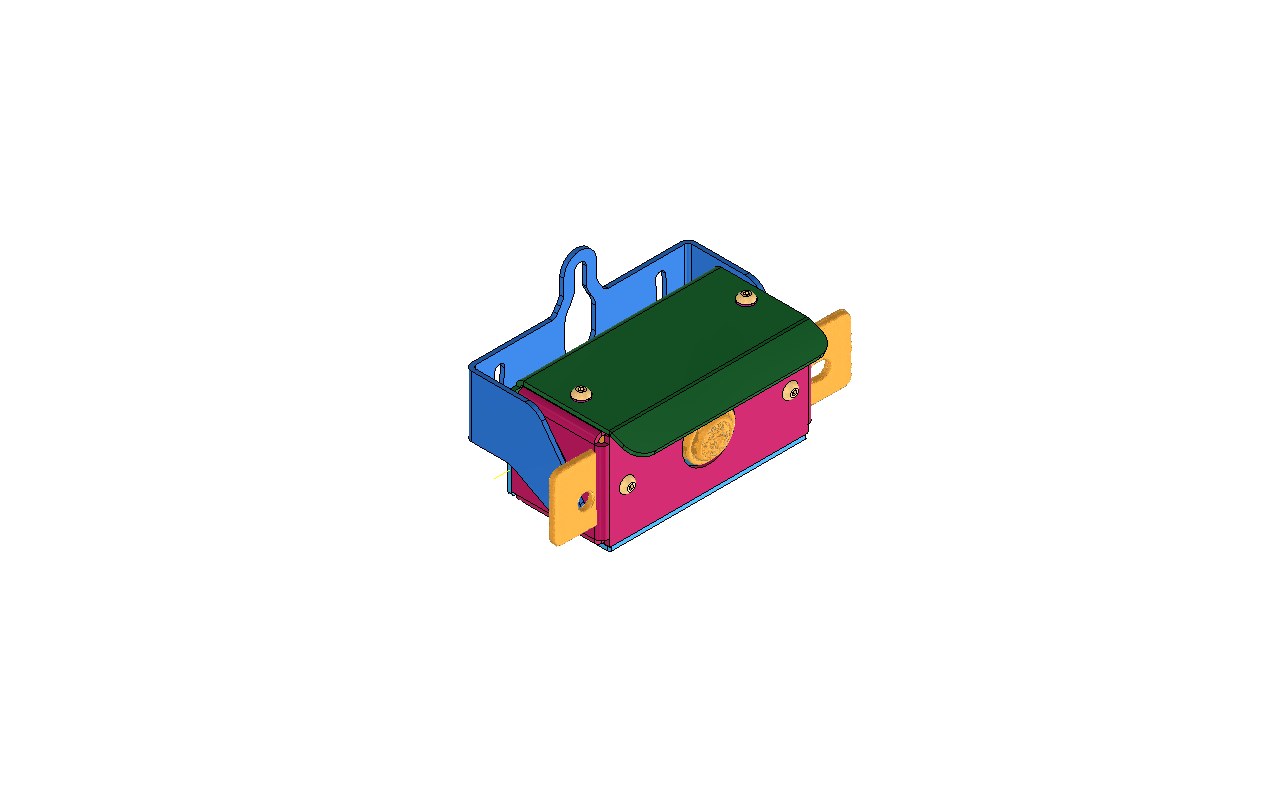

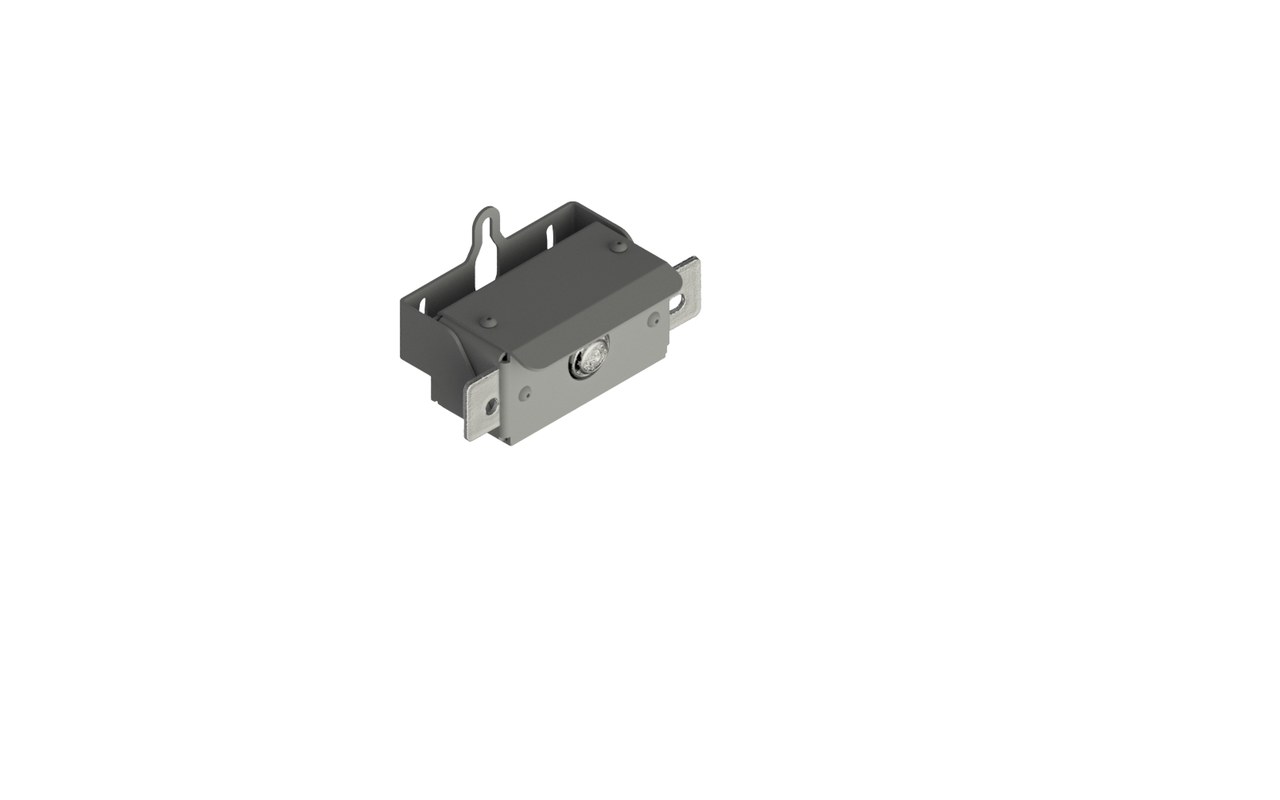

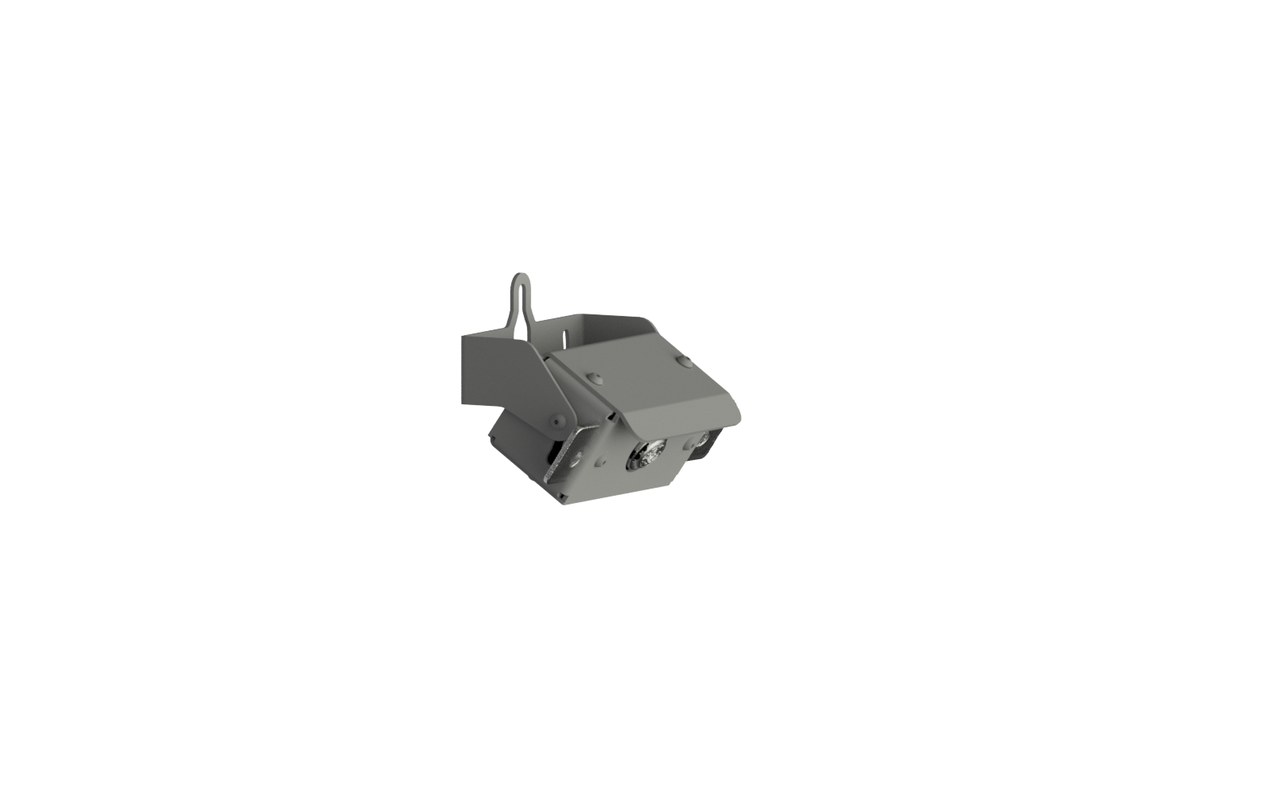

De camerasteun bestaat uit een compacte gelaste plaatwerkconstructie met een geïntegreerd kantelmechanisme. De steun biedt een stabiele montage voor een achteruitrijcamera en een LED-werklamp, waarbij de kijkhoek eenvoudig kan worden ingesteld voor een optimaal zicht achter het voertuig. Alle onderdelen zijn ontworpen met aandacht voor stijfheid, eenvoudige productie en snelle montage. Dankzij de parametrische opbouw kan de constructie eenvoudig worden aangepast aan verschillende voertuigtypes en cameraconfiguraties.
- Compacte gelaste plaatwerkconstructie
- Kantelmechanisme met instelbare kijkhoek
- Geïntegreerde montage voor achteruitrijcamera en LED-werklamp
- Eenvoudige montage op verschillende voertuigtypes
- Volledig parametrisch opgebouwd 3D-model
Wat hier technisch gebeurt

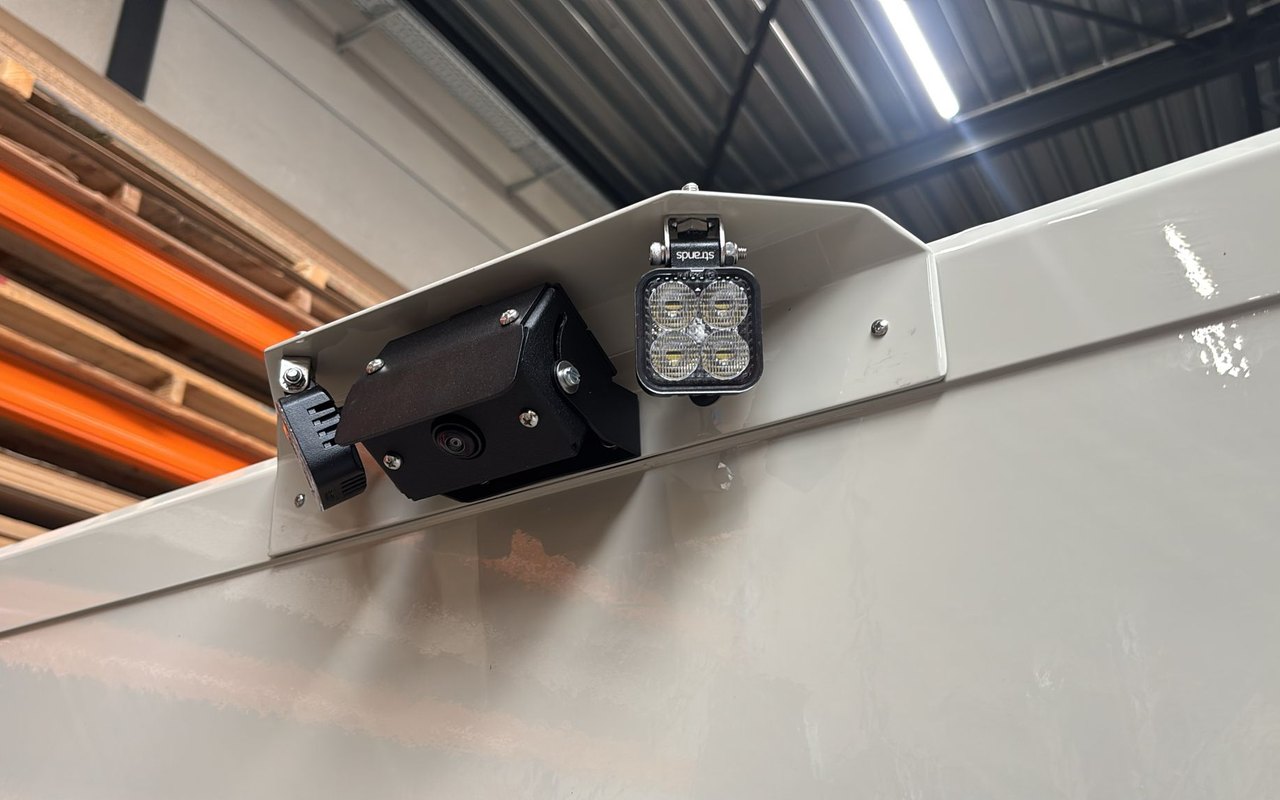

De camerasteun positioneert de achteruitrijcamera onder de optimale kijkhoek zodat de bestuurder tijdens het achteruitrijden een duidelijk beeld krijgt van de zone achter het voertuig. Het camerabeeld wordt weergegeven op een monitor in de bestuurderscabine, waardoor veilig manoeuvreren eenvoudiger wordt en het risico op aanrijdingen aanzienlijk afneemt.
Het geïntegreerde kantelmechanisme maakt een nauwkeurige afstelling van de camera mogelijk tijdens de montage. Na het instellen wordt de positie mechanisch vergrendeld, zodat de gekozen kijkhoek behouden blijft, ook bij trillingen, schokken en intensief dagelijks gebruik.
Tijdens de engineering werd bijzondere aandacht besteed aan de stijfheid van de plaatwerkconstructie, de bewegingsvrijheid van het scharniermechanisme, de bescherming van de camera tegen weersinvloeden en een eenvoudige montage op verschillende voertuigconstructies. Het volledige ontwerp werd in 3D gecontroleerd op pasvorm, beweging, assemblage en produceerbaarheid.
Waar deze opbouw loont
Kantelbare camerasteunen worden toegepast op vrachtwagens, bestelwagens, trailers, off-road voertuigen, landbouwmachines, bouwmachines en andere bedrijfsvoertuigen waar een optimaal zicht naar achteren essentieel is voor de veiligheid van bestuurder en omgeving.
Dankzij de parametrische opbouw van het 3D-model kunnen afmetingen, montagepunten, cameratypes en kijkhoeken eenvoudig worden aangepast aan de specifieke eisen van elk voertuig. Hierdoor kunnen nieuwe varianten snel worden ontwikkeld zonder het volledige ontwerp opnieuw uit te werken. Deze case study toont hoe een compacte plaatwerkassembly, gecombineerd met doordachte engineering en parametrisch 3D-ontwerp, resulteert in een robuuste, betrouwbare en eenvoudig produceerbare oplossing voor moderne bedrijfsvoertuigen.
